راهنمای جامع جعبه فرمان خودرو
جعبه فرمان چیست
جعبه فرمان، به عنوان یکی از ارکان اساسی و حیاتی سیستم هدایت هر وسیله نقلیه، نقشی بیبدیل در تضمین ایمنی، ارتقاء کنترلپذیری و بهبود تجربه کلی رانندگی ایفا میکند. این مجموعه پیچیده از قطعات و مکانیزمهای دقیق، وظیفه خطیر تبدیل نیروی چرخشی اعمال شده توسط راننده بر غربیلک فرمان به حرکت خطی یا دورانی مورد نیاز برای تغییر جهت و زاویه چرخهای جلو را بر عهده دارد. عملکرد صحیح و بهینه جعبه فرمان، نه تنها از بروز حوادث ناگوار جلوگیری میکند، بلکه به راننده امکان میدهد تا با اطمینان و لذت بیشتری به رانندگی بپردازد. در این راهنمای جامع، ما به کاوش عمیق در دنیای جعبه فرمان خواهیم پرداخت؛ سفری که از تعریف دقیق و اهمیت آن آغاز شده، به بررسی تاریخچه تکامل، انواع گوناگون، اجزای تشکیلدهنده، نگاهی موشکافانه به فناوریهای نوین و آینده، روشهای اصولی نگهداری و مراقبت پیشگیرانه، علائم هشداردهنده خرابی، دلایل احتمالی بروز مشکلات و در نهایت، راهکارهای تخصصی تعمیر و توصیههای کلیدی در مورد این جزء بنیادین سیستم هدایت خودرو خواهد پرداخت. هدف غایی این راهنما، ارائه یک منبع اطلاعاتی جامع، قابل اعتماد و کاربردی برای تمامی علاقهمندان، مالکان خودرو و فعالان حوزه تعمیر و نگهداری است تا درک کاملی از عملکرد، اهمیت و نحوه حفظ سلامت جعبه فرمان کسب نمایند.
۱. جعبه فرمان: تعریف دقیق، اصول عملکرد و جایگاه آن در سیستم هدایت خودرو
در یک تعریف فنی و دقیق، جعبه فرمان (Steering Gearbox or Steering Rack) به مجموعهای از قطعات مکانیکی، هیدرولیکی یا الکتریکی اطلاق میشود که به عنوان واسطهای کلیدی بین غربیلک فرمان و مکانیزمهای تغییر زاویه چرخهای جلو عمل میکند. وظیفه اصلی آن، تبدیل گشتاور و زاویه چرخشی اعمال شده توسط راننده به غربیلک فرمان، به زاویه چرخشی مورد نیاز برای هدایت چرخها در جهت مطلوب است. این فرآیند تبدیل، اغلب با تغییر در نسبت دنده (Steering Ratio) همراه است که تعیین میکند به ازای چه میزان چرخش فرمان، چرخها چه مقدار زاویه میگیرند. علاوه بر این وظیفه اساسی، جعبه فرمان در سیستمهای مدرن نقشهای دیگری نیز ایفا میکند، از جمله فراهم آوردن بازخورد مناسب از سطح جاده به راننده (Steering Feedback) که به او در درک شرایط رانندگی کمک میکند، و همچنین تسهیل در امر چرخاندن فرمان با استفاده از نیروی کمکی (Power Assist) در سیستمهای هیدرولیک (HPS) و الکتریکی (EPS). اهمیت جعبه فرمان در سیستم هدایت خودرو به حدی است که هرگونه نقص در عملکرد آن میتواند منجر به کاهش ایمنی، دشواری در کنترل خودرو و در نهایت، بروز حوادث ناگوار گردد.
| جنبههای بنیادین جعبه فرمان | توضیحات تفصیلی |
|---|---|
| وظیفه محوری: | تبدیل حرکت چرخشی فرمان به حرکت خطی یا دورانی برای تغییر زاویه چرخها و هدایت خودرو. |
| نسبت دنده فرمان: | نسبت بین میزان چرخش غربیلک فرمان و میزان چرخش چرخها؛ تاثیر مستقیم بر حساسیت و سرعت پاسخدهی فرمان دارد. |
| بازخورد فرمان (Steering Feedback): | انتقال نیروها و اطلاعات مربوط به سطح جاده و وضعیت چرخها به راننده از طریق فرمان؛ نقش مهمی در حس رانندگی و کنترل خودرو دارد. |
| نیروی کمکی (Power Assist): | در سیستمهای HPS و EPS، نیروی خارجی برای کاهش تلاش مورد نیاز راننده برای چرخاندن فرمان فراهم میکند، به ویژه در سرعتهای پایین و هنگام پارک کردن. |
۲. سیر تاریخی تکامل جعبه فرمان: از مکانیزمهای ساده تا سیستمهای هوشمند
تاریخچه توسعه سیستم فرمان خودرو، بازتابی از پیشرفتهای مهندسی و پاسخگویی به نیازهای روزافزون صنعت خودروسازی است. از سیستمهای مکانیکی ابتدایی که نیازمند نیروی بدنی زیادی بودند تا فناوریهای پیشرفته الکترونیکی که امکانات هوشمندانهای را ارائه میدهند، هر مرحله از این تکامل، بهبود چشمگیری در کارایی، ایمنی و آسایش راننده را به ارمغان آورده است.
۲.۱. دوران آغازین: سیستمهای مکانیکی با ارتباط مستقیم
در نخستین خودروهای تولید شده، سیستمهای فرمان بسیار ساده و اغلب شامل یک اهرم بلند متصل به محور چرخها بودند. هدایت این خودروها مستلزم تلاش فیزیکی قابل توجهی بود و دقت و کنترل چندانی بر جهت حرکت وجود نداشت. این سیستمها فاقد هرگونه مکانیزم کاهنده نیرو بودند.
| ویژگیهای سیستمهای فرمان مکانیکی اولیه | توضیحات |
|---|---|
| ساختار بسیار ساده: | شامل اهرمها، میلههای اتصال و مفصلهای ساده با ارتباط مستقیم به چرخها. |
| نیروی انسانی بالا: | راننده باید نیروی زیادی برای چرخاندن و حفظ جهت فرمان اعمال میکرد. |
| بازخورد مستقیم و شدید: | تمام ضربات و ناهمواریهای جاده مستقیماً به فرمان منتقل میشد. |
۲.۲. ظهور مکانیزمهای کاهنده نیرو: فرمان حلزونی (Worm Gear)
با افزایش وزن و سرعت خودروها، نیاز به سیستمهای فرمان کارآمدتر و با قابلیت کاهش نیرو احساس شد. سیستم فرمان حلزونی (Worm and Sector) با بهرهگیری از یک پیچ حلزونی و یک چرخ دنده (سکتور) درگیر، توانست نسبت دنده مناسبتری را فراهم کرده و نیروی مورد نیاز برای چرخاندن فرمان را به میزان قابل توجهی کاهش دهد. این نوآوری، کنترل بهتری را برای راننده به ارمغان آورد.
| مشخصات کلیدی فرمان حلزونی | توضیحات |
|---|---|
| مکانیزم عملکرد: | استفاده از یک پیچ حلزونی چرخان که با یک چرخ دنده (سکتور) درگیر میشود و حرکت چرخشی را به حرکت خطی برای تغییر زاویه چرخها تبدیل میکند. |
| نسبت دنده بالا: | امکان کاهش قابل توجه نیروی مورد نیاز برای چرخاندن فرمان. |
| خاصیت خود قفل شوندگی: | تمایل سیستم به حفظ موقعیت فرمان در برابر نیروهای وارده از جاده، که به پایداری خودرو کمک میکند. |
| کاربرد: | بیشتر در خودروهای سنگین، اتوبوسها و برخی خودروهای سواری قدیمیتر مورد استفاده قرار میگرفت. |
۲.۳. انقلاب هیدرولیک: فرمان هیدرولیک (Power Steering – PS)
دهه ۱۹۵۰ میلادی شاهد یک تحول بنیادین در فناوری فرمان بود: معرفی سیستم فرمان هیدرولیک (Power Steering). با استفاده از نیروی فشار روغن هیدرولیک تولید شده توسط یک پمپ، این سیستم به راننده کمک میکرد تا با نیروی بسیار کمتری فرمان را بچرخاند، به ویژه در سرعتهای پایین و هنگام انجام مانورهای پارک کردن. این فناوری، سطح راحتی و آسایش رانندگی را به طور چشمگیری ارتقاء داد.
| اجزای اصلی سیستم فرمان هیدرولیک | وظایف و عملکرد |
|---|---|
| پمپ هیدرولیک (Hydraulic Pump): | تولید جریان و فشار روغن هیدرولیک مورد نیاز برای عملکرد سیستم. معمولاً توسط تسمه از موتور نیرو میگیرد. |
| شیر کنترل هیدرولیک (Hydraulic Control Valve): | هدایت جریان روغن پرفشار به سیلندر هیدرولیک بر اساس جهت و میزان چرخش فرمان توسط راننده. |
| سیلندر هیدرولیک (Hydraulic Cylinder or Power Cylinder): | تبدیل نیروی فشار روغن به نیروی مکانیکی خطی که به حرکت اجزای جعبه فرمان (مانند شانه دنده در سیستمهای دنده شانهای) کمک میکند. |
| مخزن روغن هیدرولیک (Power Steering Fluid Reservoir): | محل نگهداری روغن هیدرولیک مورد نیاز سیستم. |
| شلنگها و اتصالات هیدرولیک (Hydraulic Hoses and Fittings): | انتقال دهنده روغن هیدرولیک بین اجزای مختلف سیستم تحت فشار بالا. |
۲.۴. عصر دقت و کارایی: فرمان دنده شانهای و پینیون (Rack and Pinion)
سیستم فرمان دنده شانهای و پینیون به دلیل ساختار نسبتاً ساده، دقت بالا در انتقال حرکت و ارائه بازخورد مستقیم از سطح جاده، به سرعت به رایجترین نوع جعبه فرمان در خودروهای مدرن تبدیل شد. در این سیستم، یک چرخ دنده کوچک (پینیون) به انتهای ستون فرمان متصل است و با یک میله دندانهدار (شانه) درگیر میشود. چرخش پینیون باعث حرکت خطی شانه و در نتیجه تغییر زاویه چرخها میگردد.
| مزایای سیستم فرمان دنده شانهای و پینیون | توضیحات |
|---|---|
| دقت بالا در هدایت: | ارتباط مستقیم و کارآمد بین فرمان و چرخها، پاسخگویی سریع و دقیق به فرامین راننده. |
| بازخورد مناسب از جاده: | راننده حس بهتری از وضعیت سطح جاده و نیروهای وارد بر چرخها دریافت میکند، که به کنترل بهتر خودرو کمک میکند. |
| ساختار نسبتاً ساده و سبک: | تعداد قطعات کمتری نسبت به برخی دیگر از سیستمهای فرمان دارد و فضای کمتری را اشغال میکند. |
۲.۵. ظهور هوشمندی الکترونیکی: فرمان الکتریکی (Electric Power Steering – EPS)
در قرن بیست و یکم، سیستم فرمان الکتریکی (EPS) به عنوان یک جایگزین کارآمدتر، سبکتر و با قابلیتهای هوشمندانه بیشتر برای فرمان هیدرولیک پا به عرصه گذاشت. در این سیستم، به جای استفاده از پمپ هیدرولیک و نیروی فشار روغن، یک موتور الکتریکی نیروی کمکی مورد نیاز را فراهم میکند. میزان و نحوه اعمال این نیروی کمکی توسط یک واحد کنترل الکترونیکی (ECU) و بر اساس دادههای مختلفی از جمله سرعت خودرو، میزان چرخش فرمان و وضعیت سایر سیستمهای خودرو تنظیم میشود.
| مزایای کلیدی سیستم فرمان الکتریکی (EPS) | توضیحات |
|---|---|
| بهبود مصرف سوخت: | عدم نیاز به پمپ هیدرولیک دائمکار که مستقیماً از موتور نیرو میگیرد، منجر به کاهش بار موتور و در نتیجه، کاهش مصرف سوخت میشود. |
| قابلیت تنظیم نیروی کمکی متغیر: | امکان تنظیم میزان نیروی کمکی بر اساس سرعت خودرو (نیروی بیشتر در سرعتهای پایین برای سهولت در مانورها و نیروی کمتر در سرعتهای بالا برای افزایش حس کنترل و پایداری). |
| ادغام آسان با سیستمهای کمکی راننده: | به راحتی با سیستمهایی مانند پارک خودکار (Automatic Parking Assist)، حفظ مسیر بین خطوط (Lane Keeping Assist)، سیستم کنترل پایداری الکترونیکی (ESC) و سیستمهای ترمز اضطراری (Emergency Braking Systems) ادغام میشود و عملکرد آنها را بهبود میبخشد. |
| کاهش وزن و پیچیدگی: | حذف پمپ هیدرولیک، شلنگها، روغن و سایر اجزای مربوطه، منجر به کاهش وزن کلی سیستم و کاهش پیچیدگی آن میشود. |
۳. دستهبندی انواع جعبه فرمان: مکانیزم عملکرد و نوع نیروی کمکی
جعبه فرمانها را میتوان بر اساس مکانیزم اصلی عملکرد و نوع نیروی کمکی مورد استفاده در آنها به چند دسته اصلی تقسیم کرد. درک این دستهبندی به شناخت بهتر ویژگیها، مزایا و معایب هر نوع کمک میکند.
۳.۱. جعبه فرمان مکانیکی: ارتباط مستقیم و بدون نیروی کمکی
در این نوع سیستم، نیروی اعمال شده توسط راننده مستقیماً و از طریق اتصالات مکانیکی به چرخها منتقل میشود، بدون استفاده از هیچگونه نیروی کمکی خارجی. این سیستمها از نظر ساختاری ساده و معمولاً بسیار بادوام هستند، اما در خودروهای سنگین و در سرعتهای پایین، چرخاندن فرمان نیازمند نیروی زیادی است.
| انواع اصلی جعبه فرمان مکانیکی | ویژگیهای کلیدی و کاربردها |
|---|---|
| فرمان حلزونی (Worm Gear): | نسبت دنده بالا، مناسب برای خودروهای سنگین و فرمانهایی که نیاز به خاصیت خود قفل شوندگی دارند. بازخورد مستقیم و سنگین. |
| فرمان دنده شانهای و پینیون (Rack and Pinion – مکانیکی): | دقت و بازخورد خوب، مناسب برای خودروهای سبکتر که نیازی به نیروی کمکی ندارند. ساختار نسبتاً ساده و پاسخگو. |
۳.۲. جعبه فرمان با نیروی کمکی: تسهیل در هدایت و افزایش آسایش
این دسته از جعبه فرمانها از یک منبع خارجی (هیدرولیک یا الکتریکی) برای کمک به راننده در چرخاندن فرمان استفاده میکنند و تجربه رانندگی را به مراتب آسانتر، راحتتر و ایمنتر میسازند، به ویژه در شرایطی که نیروی زیادی برای چرخاندن فرمان مورد نیاز است.
۳.۲.۱. جعبه فرمان هیدرولیک (Hydraulic Power Steering – HPS)
همانطور که پیشتر شرح داده شد، در این سیستم از فشار روغن هیدرولیک برای کاهش نیروی مورد نیاز برای چرخاندن فرمان استفاده میشود. HPS به دلیل عملکرد قابل اعتماد، بازخورد مناسب از جاده و قدرت کمک بالا، برای دههها به عنوان انتخاب اصلی در بسیاری از خودروها مطرح بوده است.
| انواع سیستمهای فرمان هیدرولیک | ویژگیهای متمایز |
|---|---|
| فرمان هیدرولیک سنتی: | پمپ هیدرولیک به طور مداوم توسط موتور به حرکت در میآید و جریان روغن ثابتی را تولید میکند. |
| فرمان هیدرولیک با پمپ متغیر (Variable Displacement Pump): | میزان جریان روغن تولید شده توسط پمپ بر اساس نیاز سیستم تنظیم میشود، که میتواند به کاهش مصرف سوخت و بار موتور کمک کند. |

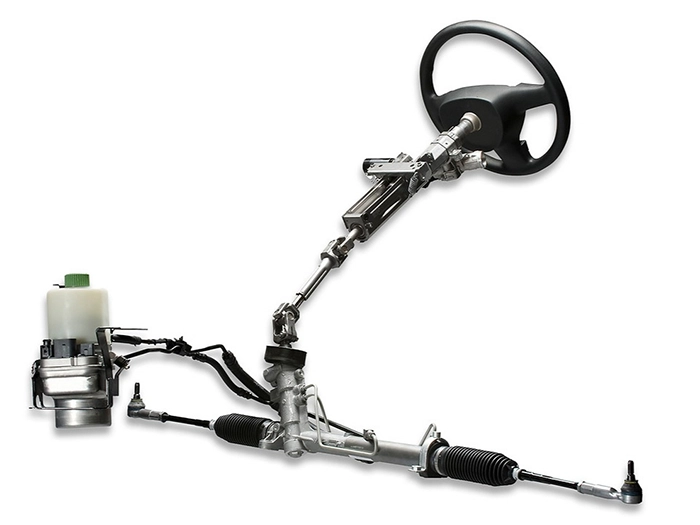

| فرمان هیدرولیک الکتروهیدرولیک (Electro-Hydraulic Power Steering – EHPS): | پمپ هیدرولیک توسط یک موتور الکتریکی مستقل به حرکت در میآید، که امکان کنترل دقیقتر جریان و فشار روغن را فراهم میکند و نیازی به اتصال مستقیم به موتور خودرو ندارد. این امر میتواند به بهبود مصرف سوخت و کاهش صدا کمک کند. |
۳.۲.۲. جعبه فرمان الکتریکی (Electric Power Steering – EPS)
با بهرهگیری از یک موتور الکتریکی برای تامین نیروی کمکی، سیستم EPS مزایایی نظیر بهبود مصرف سوخت، قابلیت تنظیم دقیق نیروی کمکی بر اساس شرایط مختلف رانندگی و
۶. راه های نگهداری و مراقبت از جعبه فرمان
نگهداری صحیح از جعبه فرمان میتواند عمر مفید آن را افزایش داده و از بروز خرابیهای ناگهانی جلوگیری کند. برخی از نکات مهم در این زمینه عبارتند از:
- بررسی منظم سطح روغن هیدرولیک (در سیستمهای هیدرولیک): سطح روغن باید در محدوده مشخص شده باشد و از روغن مناسب استفاده شود. کمبود روغن میتواند باعث آسیب به پمپ و سایر اجزا شود.
- بازرسی دورهای شلنگها و اتصالات هیدرولیک (در سیستمهای هیدرولیک): هرگونه نشتی باید فوراً برطرف شود.
- توجه به صداهای غیرعادی: صداهایی مانند ناله، ساییدگی یا تق تق هنگام چرخاندن فرمان میتواند نشانهای از وجود مشکل باشد.
- جلوگیری از ضربه زدن به چرخها و عبور با سرعت زیاد از دستاندازها: این کار میتواند به اجزای سیستم فرمان فشار وارد کند.
- انجام سرویسهای دورهای: طبق توصیه کارخانه سازنده، سیستم فرمان باید به طور دورهای توسط متخصصین بررسی شود.
- تنظیم باد صحیح لاستیکها: فشار نامناسب باد لاستیکها میتواند فشار بیشتری بر سیستم فرمان وارد کند.
- اجتناب از چرخاندن فرمان تا انتها و نگه داشتن آن در آن حالت برای مدت طولانی (به ویژه در خودروهای قدیمیتر با سیستم هیدرولیک): این کار میتواند به پمپ هیدرولیک فشار زیادی وارد کند.
۷. علائم خرابی جعبه فرمان
تشخیص زودهنگام علائم خرابی جعبه فرمان میتواند از بروز مشکلات جدیتر و هزینههای بیشتر جلوگیری کند. برخی از رایجترین علائم خرابی عبارتند از:
- سفت شدن فرمان: برای چرخاندن فرمان به نیروی بیشتری نیاز است.
- لقی بیش از حد فرمان: فرمان بیش از حد معمول حرکت میکند بدون اینکه چرخها واکنش نشان دهند.
- صدای غیرعادی هنگام چرخاندن فرمان: صداهایی مانند ناله، ساییدگی، تق تق یا ضربه.
- کشیده شدن خودرو به یک سمت: خودرو به طور خودکار به یک طرف متمایل میشود.
- بازنگشتن صحیح فرمان به حالت اولیه پس از چرخش: فرمان پس از پیچیدن به سختی به حالت مستقیم باز میگردد.
- لرزش فرمان: احساس لرزش در غربیلک فرمان هنگام رانندگی.
- نشتی روغن هیدرولیک (در سیستمهای هیدرولیک): مشاهده لکههای روغن در زیر خودرو، به خصوص در ناحیه جلویی.
۸. دلایل خرابی جعبه فرمان
خرابی جعبه فرمان میتواند ناشی از عوامل مختلفی باشد:
- استهلاک طبیعی قطعات: با گذشت زمان و کارکرد خودرو، قطعات جعبه فرمان دچار فرسودگی میشوند.
- کمبود یا آلودگی روغن هیدرولیک (در سیستمهای هیدرولیک): سطح پایین یا کیفیت نامناسب روغن میتواند به پمپ و سایر اجزا آسیب برساند.
- نشتی روغن هیدرولیک (در سیستمهای هیدرولیک): باعث کاهش فشار و عملکرد نامناسب سیستم میشود.
- ضربه و آسیب فیزیکی: برخورد با دستاندازهای شدید یا تصادفات میتواند به اجزای جعبه فرمان آسیب برساند.
- خرابی پمپ هیدرولیک (در سیستمهای هیدرولیک): عدم عملکرد صحیح پمپ باعث عدم وجود نیروی کمکی میشود.
- خرابی موتور الکتریکی یا سنسورها (در سیستمهای الکتریکی): اختلال در عملکرد این اجزا میتواند منجر به از کار افتادن نیروی کمکی شود.
- شل شدن یا خرابی اتصالات (Tie Rods, Ball Joints): این قطعات نقش مهمی در انتقال حرکت به چرخها دارند و خرابی آنها میتواند منجر به لقی فرمان و عدم کنترل صحیح شود.
۹. نحوه تعمیر جعبه فرمان
تعمیر جعبه فرمان یک کار تخصصی است و باید توسط افراد ماهر و با استفاده از ابزار مناسب انجام شود. بسته به نوع و میزان خرابی، روشهای مختلفی برای تعمیر وجود دارد:
- تعویض روغن هیدرولیک و فیلتر (در سیستمهای هیدرولیک): در صورت آلودگی یا کمبود روغن.
- رفع نشتی روغن هیدرولیک (در سیستمهای هیدرولیک): تعویض شلنگها، اورینگها یا کاسهنمدها.
- تعویض قطعات فرسوده یا آسیبدیده: مانند پینیون، شانه، بلبرینگها، بوشها و غیره.
- تعمیر یا تعویض پمپ هیدرولیک (در سیستمهای هیدرولیک).
- تعمیر یا تعویض موتور الکتریکی یا واحد کنترل الکترونیکی (در سیستمهای الکتریکی).
- تنظیم فرمان: پس از انجام تعمیرات، ممکن است نیاز به تنظیم زاویه چرخها (Wheel Alignment) باشد.
- تعویض کامل جعبه فرمان: در صورتی که خرابی بسیار جدی باشد یا تعمیر آن مقرون به صرفه نباشد.
توصیه میشود در صورت مشاهده هرگونه علامت خرابی در سیستم فرمان، فوراً به یک مکانیک متخصص مراجعه کنید. رانندگی با جعبه فرمان خراب میتواند بسیار خطرناک باشد.
۱۰. توصیه ها و نکات مهم در مورد جعبه فرمان
در پایان، چند توصیه و نکته مهم در مورد جعبه فرمان را مرور میکنیم:
- به طور منظم سطح روغن هیدرولیک را بررسی کنید (در صورت وجود).
- به صداها و احساسات غیرعادی فرمان توجه کنید و در صورت لزوم به تعمیرکار مراجعه کنید.
- سرویسهای دورهای خودرو، به ویژه سیستم فرمان را به موقع انجام دهید.
- از رانندگی تهاجمی و عبور با سرعت زیاد از دستاندازها خودداری کنید.
- در صورت شنیدن صدای ناله هنگام چرخاندن فرمان در حالت سکون، ممکن است سطح روغن پایین باشد یا پمپ دچار مشکل شده باشد.
- لقی زیاد فرمان میتواند نشانهای از خرابی در اتصالات یا خود جعبه فرمان باشد و باید جدی گرفته شود.
- هنگام پارک کردن، از چرخاندن فرمان تا انتها و نگه داشتن آن در آن حالت برای مدت طولانی خودداری کنید.
- استفاده از روغن هیدرولیک نامناسب میتواند به سیستم آسیب برساند. همیشه از روغن توصیه شده توسط کارخانه سازنده استفاده کنید.
- تعمیر جعبه فرمان را به افراد متخصص و کاربلد بسپارید.
